Кровельные сэндвич панели: узлы кровли, примыкание кровли

Кровельная сэндвич панель как и стеновой сэндвич отличается легкостью и огнестойкостью. Узлы панельной кровли фиксируются также просто как и стеновые панели. Если при монтаже обеспечено надежное примыкание кровли, применение панелей гарантирует минимальные тепловые потери, а значит экономию энергии.

Кровельные сэндвич-панели Teplant (Теплант) с базальтовым утеплителем выпускаются согласно ТУ 5284-013-01395087-2001, изменение 11 и предназначены для покрытий зданий в жилищно-гражданском и промышленном строительстве, возводимых и эксплуатируемых в I-VI районах по снеговой нагрузке.

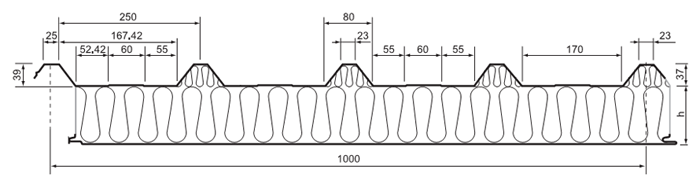

Сечение панели

Монтаж панелей производится согласно инструкции ИС 5284-013-01395087-2010.

Панели Teplant (Теплант) содержат в своей конструкции утеплитель - плиты из минераловатного утеплителя на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками с вертикальной ориентацией волокон (ТУ 5761-007-01395087-01) и профилированные листы из тонколистовой оцинкованной стали с защитным полимерным покрытием (ГОСТ 30246-94).

Кровельные сэндвич-панели Теplant имеют маркировку – ПКБ (Панели Кровельные с Базальтовым утеплителем).

Характеристики панелей

• R — потеря несущей способности вследствие обрушения конструкции или возникновения предельных деформаций;
• E — потеря целостности в результате образования в конструкциях сквозных трещин или отверстий, через которые на необогреваемую поверхность проникают продукты горения или пламя;
• Цифра — соответствует времени достижения предельного состояния в минутах.

Характеристики утеплителя (ТУ 5761-007-01395087-01)

В качестве среднего теплоизоляционного слоя в стеновых сэндвич-панелях Teplant применяются ламели из минеральной ваты на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками.

Расположение ламелей теплоизоляции в кровельных панелях Teplant

Средний теплоизоляционный слой состоит из плиты, разрезанной на ламели, с вертикальной ориентацией волокон.

Технические данные кровельных панелей Teplant

Панели кровельные Teplant (Теплант) изготавливаются в соответствии с требованиями ТУ 5284-013-01395087-2001, изменение 11 и технологической документации.

Панели имеют номинальные размеры:

Допускаемые отклонения кровельных панелей Teplant

Отклонения от номинальных размеров панелей могут составлять:

Допустимые расчетные нагрузки на кровельные сэндвич-панели (кг/м²)

Многопролетная схема нагружения. Толщина металлических обшивок: плоской/с трапециевидными гофрами :0,5/0,7 или 0,6/0,6.

Опирание на опору-плоской обшивкой:

Допустимые расчетные нагрузки на кровельные сэндвич-панели Teplant (кг/м2). Многопролетная схема нагружения.

Опирание на опору-обшивкой с трапециевидными гофрами:

Срок службы кровельных сэндвич-панелей Teplant

Срок службы кровельных панелей Teplant не менее 20 лет с момента отгрузки их с ОАО "Теплант" при соблюдении условий транспортирования, хранения, монтажа и эксплуатации, установленных в настоящем руководстве.

Гарантийный срок эксплуатации - 3 года с момента отгрузки их с предприятия.

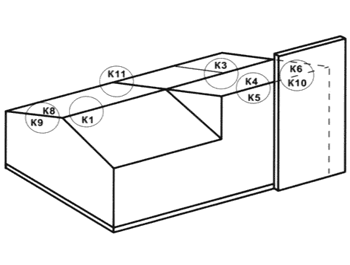

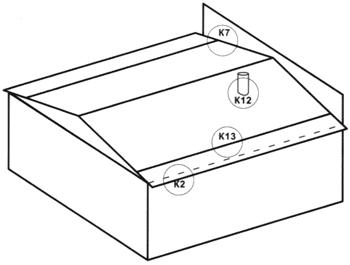

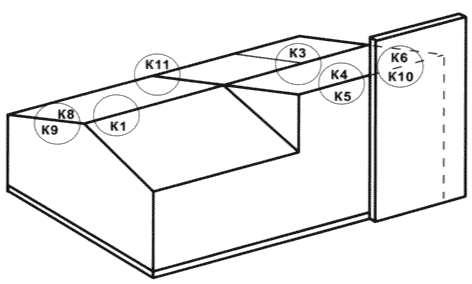

Каталог узлов примыкания кровельных панелей Раскладка по загрузке сэндвич-панелей (авто и жд транспорт)   Замковое соединение   Конек (K1)   Свес кровли (K2)   Стык кровельных сэндвич панелей (K3)   Конек односкатной крыши (К4)   Конек односкатной крыши (К5)   Примыкание крыши к стене (K6)     Примыкание крыши к стене (К7)   Торцевое обрамление (К8)   Торцевое обрамление (К9)   Примыкание кровли к стене (К10)   Деформационный шов (К11)   Проход через кровлю (К12)   Снегозадержатель (К13)
