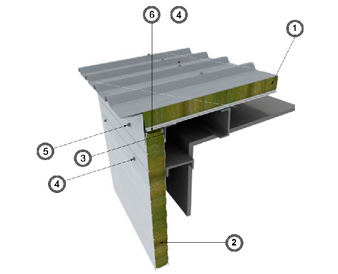

Свес кровли (K2)

№ поз.
 Наименование элемента Маркировка элемента
1
 Панель кровельная ПКБ
2
 Панель стеновая НСБ
3
 Фасонный элемент НСв-1-(*)
4
 Самосверлящий шуруп Тип 2
5
 Самосверлящий шуруп Тип 1
6
 ТЕРМО ЛАЙТ ПМ-35; ПМ-50

№ поз.
 Наименование элемента Маркировка элемента
1
 Сэндвич панель кровельная ПКБ
2
 Сэндвич панель стеновая НСБ
3
 Фасонный элемент НСв-1-(*)
4
 Фасонный элемент НСв-2
5
 Фасонный элемент НГ-1
6
 Лента уплотнительная ИЗОЛОН
7
 Самосверлящий шуруп E-VS BOHR 5 HT
8
 Самосверлящий шуруп E-VS BOHR 3
9
 ТЕРМО ЛАЙТ ПМ-35

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

Фасонный элемент НСв-1-*, оцинкованная сталь, РЕ

Маркировка
Развёртка (В), мм
Размер (А), мм
НСв-1-50
280
50
НСв-1-80
310
80
НСв-1-100
330
100
НСв-1-120
350
120
НСв-1-150
380
150
НСв-1-200
430
200

Длина - 2100 мм
Развёртка - В мм
Треугольником отмечена окашенная поверхность

Фасонный элемент НСв-2, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 180 мм
Треугольником отмечена окашенная поверхность

Фасонный элемент НГ-1, оцинкованная сталь, РЕ
