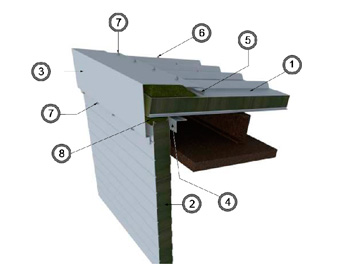

Конек односкатной крыши (К4)

№ поз.
 Наименование элемента Маркировка элемента
1
 Панель кровельная ПКБ
2
 Панель стеновая ПСБ
3
 Фасонный элемент НК-1а-(*)
4
 Фасонный элемент НСв-2
5
 Фасонный элемент НГ-2
6
 Самосверлящий шуруп Тип 2
7
 Самосверлящий шуруп Тип 1
8
 ТЕРМО ЛАЙТ ПМ-35; ПМ-50

№ поз.
 Наименование элемента Маркировка элемента
1
 Сэндвич панель кровельная ПКБ
2
 Сэндвич панель стеновая ПСБ
3
 Фасонный элемент НК-1а-(*)
4
 Фасонный элемент НСв-2
5
 Фасонный элемент НГ-2
6
 Лента уплотнительная ИЗОЛОН
7
 Самосверлящий шуруп E-VS BOHR 5 HT
8
 Самосверлящий шуруп E-VS BOHR 3
9
 ТЕРМО ЛАЙТ ПМ-35

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

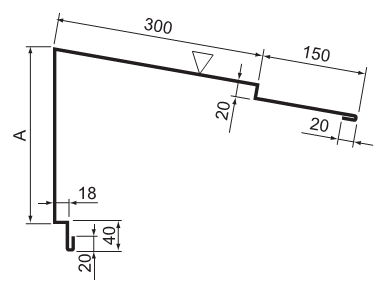

Фасонный элемент НК-1а-*, оцинкованная сталь, РЕ

Маркировка Развёртка (В), мм Размер (А), мм
НК-1а-50
770
202
НК-1а-80
800
232
НК-1а-100
820
252
НК-1а-120
840
272
НК-1а-150
870
302
НК-1а-200
920
352

Длина - 2100 мм
Развёртка - В мм
Треугольником отмечена окашенная поверхность

Фасонный элемент НСв-2, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 180 мм
Треугольником отмечена окашенная поверхность
d - угол уклона кровли

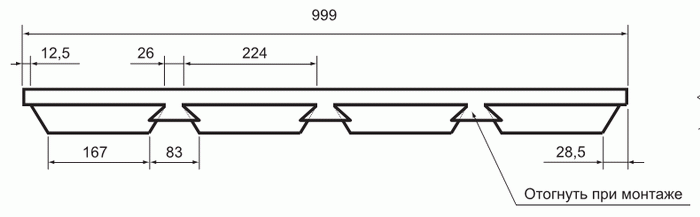

Фасонный элемент НГ-2, оцинкованная сталь, РЕ
