Примыкание кровли к стене (К10)

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

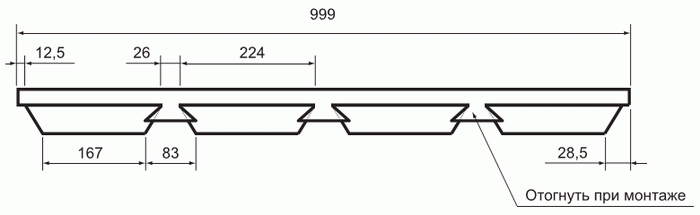

Фасонный элемент НУ-2а-*, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - В мм
Треугольником отмечена окрашенная поверхность

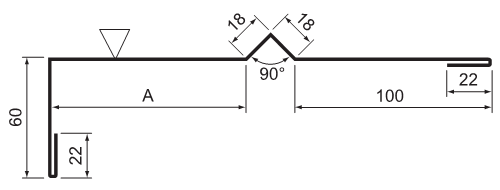

Фасонный элемент НП-3, оцинкованная сталь, РЕ

Длина - 2100 мм
Маркировка - Размер (А), мм
НП-3 Уточняется по проекту
Треугольником отмечена окрашенная поверхность

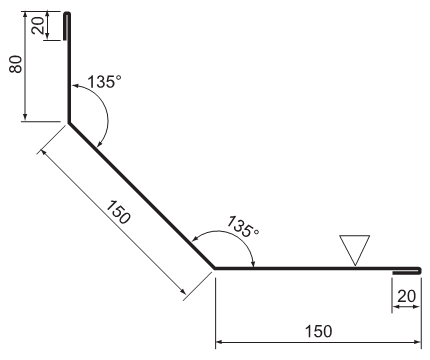

Фасонный элемент НГ-2, оцинкованная сталь, РЕ

Треугольником отмечена окрашенная поверхность
