Стеновые сэндвич-панели

Стеновые сэндвич-панели Teplant (Теплант) выпускаются согласно ТУ 5284-013-01395087-2001, изменение 11 и предназначены для стеновых ограждений зданий в жилищно-гражданском, промышленном строительстве, на предприятиях (производствах) пищевой и перерабатывающей промышленности, зданий и помещений холодильников, возводимых и эксплуатируемых в I-VI районах по ветровой нагрузке согласно СНиП 2.01.07.85.

Сечение сэндвич-панели

Виды профилирования поверхности панелей Teplant (Теплант)

Виды профилирования поверхности панелей Термопанель

Монтаж панелей производится согласно инструкции ИС 5284-013-01395087-2003.

В стеновых сэндвич-панелях Teplant (Теплант) применяются:

утеплитель на основе базальтового волокна - плиты на основе гидрофобизированного базальтового волокна с вертикальной ориентацией волокон (ТУ 5761-007-01395087-01, изменение 1)
профилированные листы из тонколистовой оцинкованной стали с защитным полимерным покрытием (ГОСТ Р52146-2003)

Стеновые сэндвич-панели Teplant (Теплант) имеют маркировку ПСБ (Панели Стеновые с Базальтовым утеплителем).

Характеристики панелей сэндвич

Наименование	Длина, мм	Ширина, мм	Толщина, мм	Прив. сопр. теплопер., R(м² x⁰ С/Вт)	Вес	Предел огнест.
Стеновая панель с базальтовым утеплителем	до 14000	1000	50	1,378	16,3	EI-30
		1000-1190	80	2,110	19,9	EI-90
		1000-1190	100	2,597	22,3	EI-90
		1000-1190	120	3,085	24,7	EI-150
		1000-1190	150	3,817	28,3	EI-150
		1000-1190	170	4,035	30,7	EI-150
		1000-1190	200	5,036	34,3	EI-150
		1000-1190	220	5,524	36,7	EI-150
		1000-1190	250	6,256	40,3	EI-150

Е — потеря целостности в результате образования в конструкциях сквозных трещин или отверстий, через которые на необогреваемую поверхность проникают продукты горения или пламя;
I — потеря теплоизолирующей способности вследствие повышения температуры на необогреваемой поверхности конструкций до предельных значений;
Цифра — соответствует времени достижения предельного состояния в минутах

Характеристики утеплителя (ТУ 5761-007-01395087-01)

В качестве среднего теплоизоляционного слоя в стеновых сэндвич-панелях Teplant применяются ламели из минеральной ваты на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками.

Характеристика	Показатель (Vatta RUS)
Плотность, кг/м³	110-135
Горючесть (ГОСТ30244)	НГ
Теплопроводность при 10 ºС, Вт/(м ºС)	0,034
Теплопроводность при 25 ºС, Вт/(м ºС)	0,036
Предел прочности при растяжение, КПа, не менее	110
Предел прочности при сжатии, кПа, не менее	85
Предел прочности на сдвиг/срез, КПа, не менее	75
Водопоглощение при полном погружении, по объему, %, не более	1,5
Водопоглощение при частичном погружении, по массе, %, не более	10
Содержание огранических веществ, по массе, % не более	4,5
Влажность, % не более	0,5

Расположение ламелей теплоизоляции в панелях Teplant

Средний теплоизоляционный слой стеновых сендвич панелей состоит из плит, разрезанных на ламели, с вертикальной ориентацией волокон.

Технические данные стеновых панелей Teplant-Сoncept

Стеновые фасадные сэндвич панели Teplant-Сoncept изготавливаются в соответствии стребованиями ТУ 5284-013-01395087-2001, изменение 11 и технологической документации.

Панели имеют номинальные размеры:

Наименование	Толщина, мм	Ширина, мм	Длина, мм	Вес м², кг
ПСБ-50	50	1000	2000-14000	16,3
ПСБ-80 ПСБ 2-80	80	1000 1190	2000-14000	19,9
ПСБ-100 ПСБ 2-100	100	1000 1190	2000-14000	22,3
ПСБ-120 ПСБ 2-120	120	1000 1190	2000-14000	24,7
ПСБ-150 ПСБ 2-150	150	1000 1190	2000-14000	28,3
ПСБ-170 ПСБ 2-170	170	1000 1190	2000-14000	30,7
ПСБ-200 ПСБ 2-200	200	1000 1190	2000-14000	34,3
ПСБ-220 ПСБ 2-220	220	1000 1190	2000-14000	36,7
ПСБ-250 ПСБ 2-250	250	1000 1190	2000-14000	40,3

Допускаемые отклонения стеновых сэндвич-панелей Teplant-Сoncept

Отклонения от номинальных размеров панелей могут составлять:

Длина панелей, мм
Длина панелей, мм	*по длине*	*по ширине*	*по толщине*
до 8000	± 4.0	± 3.0	± 1.6
свыше 8000`	± 6.0	± 3.0	± 1.6

Допустимые расчетные нагрузки на стеновые панели-сэндвич Teplant (кг/м²)

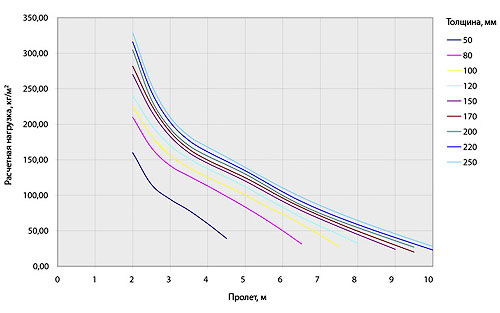

Однопролетная схема нагружения:

Толщина панели мм.	Пролет, м.
	2	*2,5*	3	*3,5*	4	*4,5*	5	*5,5*
50	160,00	115,11	94,33	78,74	60,00	39,29
80	209,79	166,76	141,76	126,89	113,09	98,48	83,37	67,39
100	225,00	183,13	156,04	138,64	125,18	113,05	100,25	85,81
120	240,00	198,97	170,00	151,65	137,22	125,21	111,89	97,45
150	270,00	218,29	182,90	160,00	145,16	132,79	120,00	105,77
170	281,77	227,17	189,26	164,99	149,55	137,16	124,69	110,55
200	304,59	234,38	194,10	170,00	155,10	142,88	130,00	115,06
220	315,98	245,77	202,88	177,11	161,13	148,01	134,54	119,72
250	328,86	255,77	209,81	183,46	167,84	154,00	139,27	124,49
Толщина панели мм.	Пролет, м.
	6	*6,5*	7	*7,5*	8	*8,5*	9	*9,5*	10
80	50,00	31,56
100	73,40	58,96	43,64	27,84
120	83,02	68,85	56,46	44,58	32,46
150	91,40	78,38	66,56	55,48	44,77	34,28	23,93
170	96,05	82,89	71,01	60,00	49,55	39,49	29,68	20,00
200	99,62	85,95	74,33	64,03	54,46	45,16	36,00	26,93
220	104,73	91,17	79,29	68,62	58,77	49,42	40,41	31,63	22,96
250	110,34	97,34	85,54	74,68	64,54	54,95	45,75	36,79	27,98

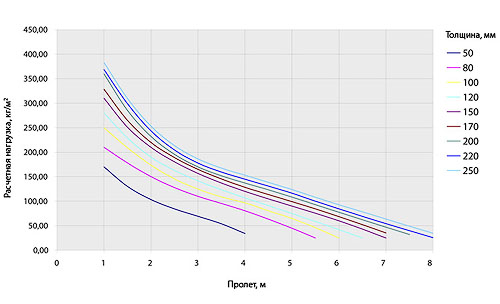

Многопролетная схема нагружения:

Толщина панели мм.	Пролет, м.
	1	*1,5*	2	*2,5*	3	*3,5*	4
50	170,00	130,35	103,46	84,43	69,26	53,90	34,16
80	210,00	178,20	150,31	127,83	110,00	95,40	80,42
100	250,00	209,15	173,57	145,40	124,79	108,83	96,67
120	280,00	229,04	190,00	162,81	141,56	123,39	106,84
150	310,00	251,06	210,05	180,25	156,60	137,02	120,04
170	328,37	265,14	220,00	189,00	165,10	145,35	128,42
200	359,81	285,35	232,31	195,61	170,00	151,84	137,09
220	368,62	298,97	243,66	204,48	177,82	159,51	144,81
250	382,87	309,78	253,27	213,45	186,31	167,58	153,15
Толщина панели мм.	Пролет, м.
	*4,5*	5	*5,5*	6	*6,5*	7	*7,5*	8
80	63,45	44,77	25,00
100	80,44	64,73	46,07	25,00
120	90,93	75,00	58,65	41,93	25,00
150	104,67	90,09	75,48	60,00	42,99	25,00
170	113,49	99,23	84,31	68,55	52,09	35,18
200	123,12	108,39	93,00	77,44	62,10	46,99	32,03
220	130,80	116,37	100,07	84,31	69,08	54,35	39,91	25,69
250	138,42	123,98	108,10	92,67	78,24	63,80	48,88	34,73

Предельно допустимые расчетные величины нагрузок на стеновые панели-сэндвич Teplant приведены с учетом неблагоприятных сочетаний нагрузок от ветра и температуры, с учетом предельных состояний по обмятию на опорах, по разрушению панелей и предельно допустимым прогибам.

Срок службы стеновых панелей-сэндвич Teplant(Теплант)

Срок службы стеновых панелей Teplant(Теплант) не менее 20 лет с момента отгрузки их с ОАО "Теплант" при соблюдении условий транспортирования, хранения, монтажа и эксплуатации, установленных в настоящем руководстве.

Гарантийный срок эксплуатации сэндвич панелей - 3 года с момента отгрузки их с предприятия.

Цвета панелей

Ограничений по оформлению поверхностей между архитектурными плоскостями фасадов быстровозводимых зданий, существовавших до настоящего времени больше нет.
