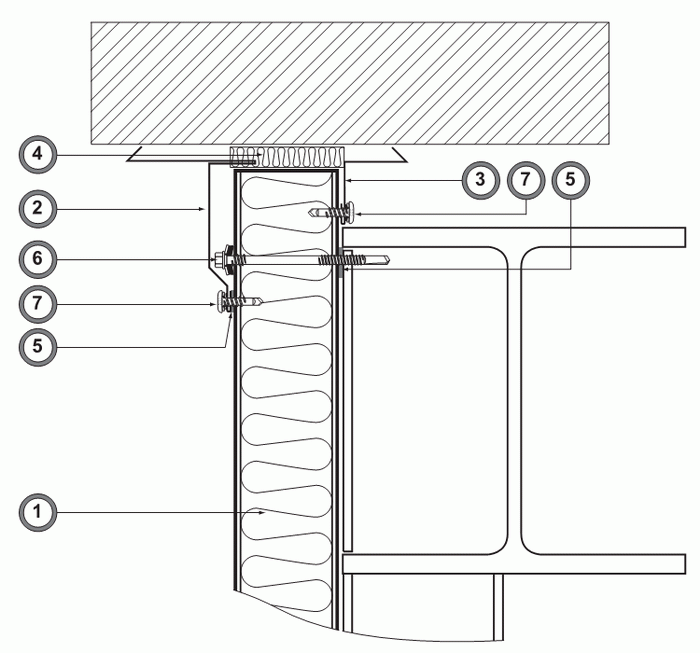

Примыкание фасада к стене (Ф5)

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

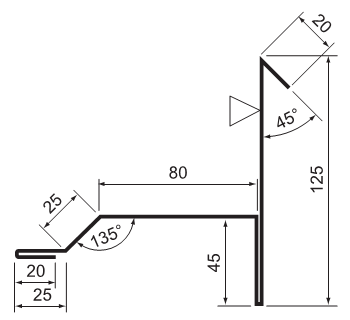

Фасонный элемент НУ-1б, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 340 мм
Треугольником отмечена окрашенная поверхность

Фасонный элемент НУ-2б, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 160 мм
Треугольником отмечена окрашенная поверхность
