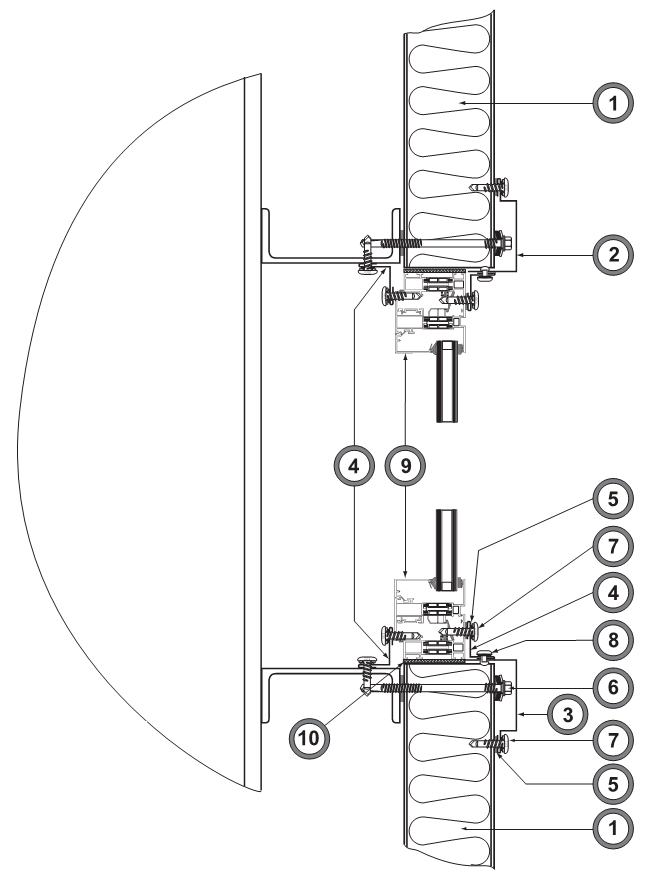

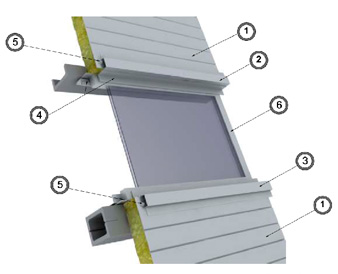

Обрамление проёма (Ф17)

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

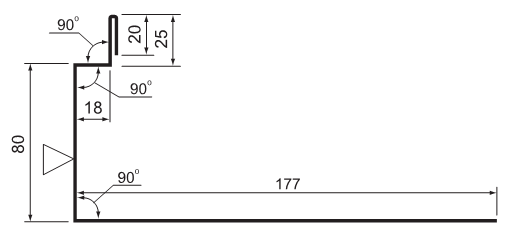

Фасонный элемент НОу-1, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 360 мм
Треугольником отмечена окрашенная поверхность

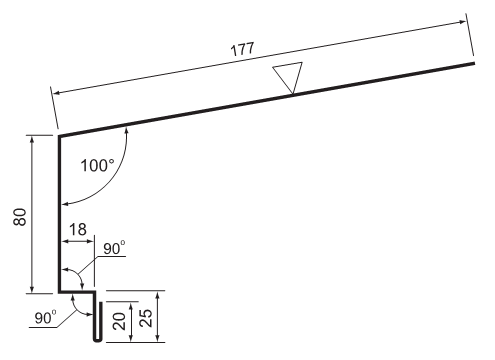

Фасонный элемент НОу-2, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 360 мм
Треугольником отмечена окрашенная поверхность

Фасонный элемент НОу-3, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 110 мм
Треугольником отмечена окрашенная поверхность
