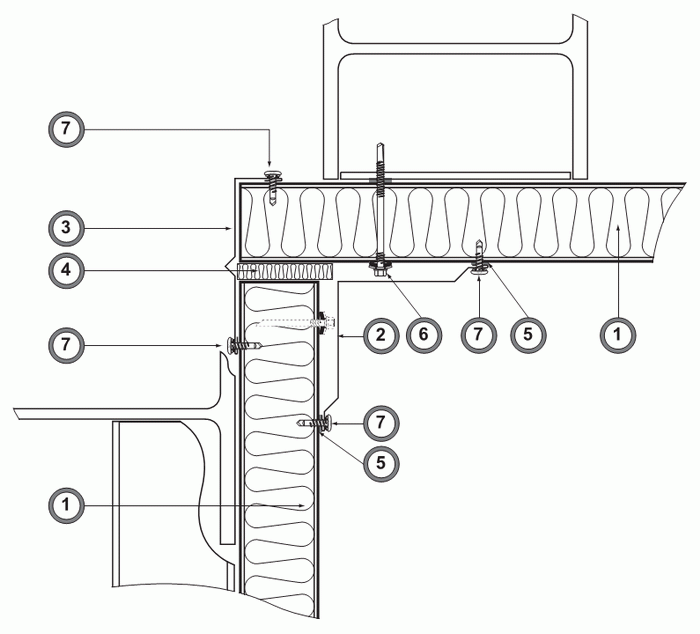

Угловой стык сэндвич панелей (Ф7)

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

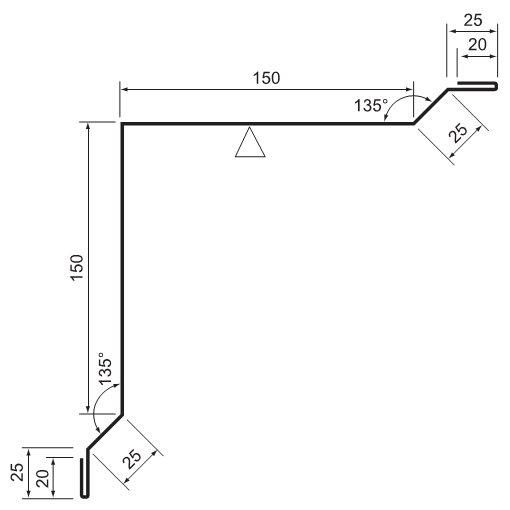

Фасонный элемент НУ-1а, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 440 мм
Треугольником отмечена окрашенная поверхность

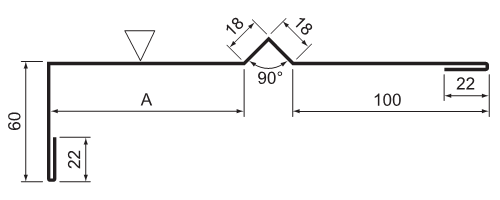

Фасонный элемент НУ-2а-*, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - B мм
Треугольником отмечена окрашенная поверхность
