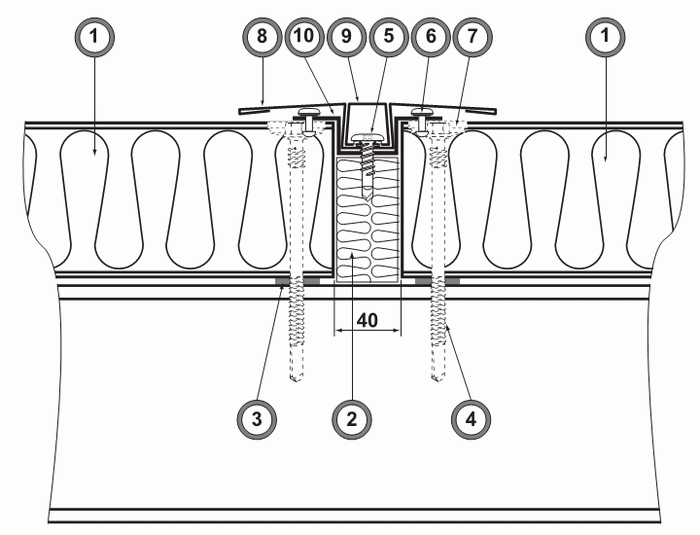

Удлинение фасада (Ф13)

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

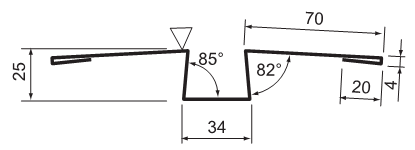

Фасонный элемент НсК-2, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 88 мм
Треугольником отмечена окрашенная поверхность

Фасонный элемент НсК-1, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 270 мм
Треугольником отмечена окрашенная поверхность

Фасонный элемент ЗкД-1, оцинкованная сталь, РЕ

Длина - 2500 мм
Развёртка - 145 мм

ВНИМАНИЕ!

Фасонные элементы системы скрытого монтажа относятся к узлам: Ф10, Ф11, Ф12, Ф13
