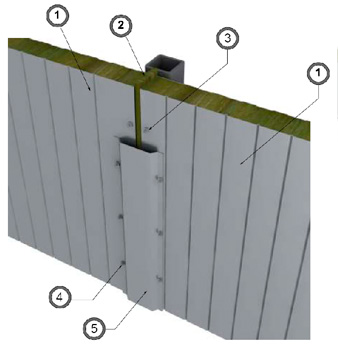

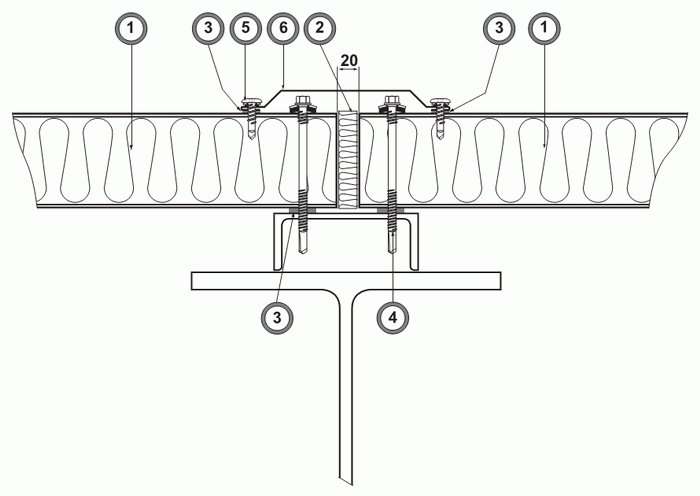

Удлинение фасада (Ф16)

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

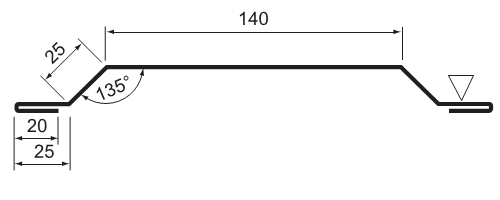

Фасонный элемент НСт-1, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 290 мм
Треугольником отмечена окрашенная поверхность
