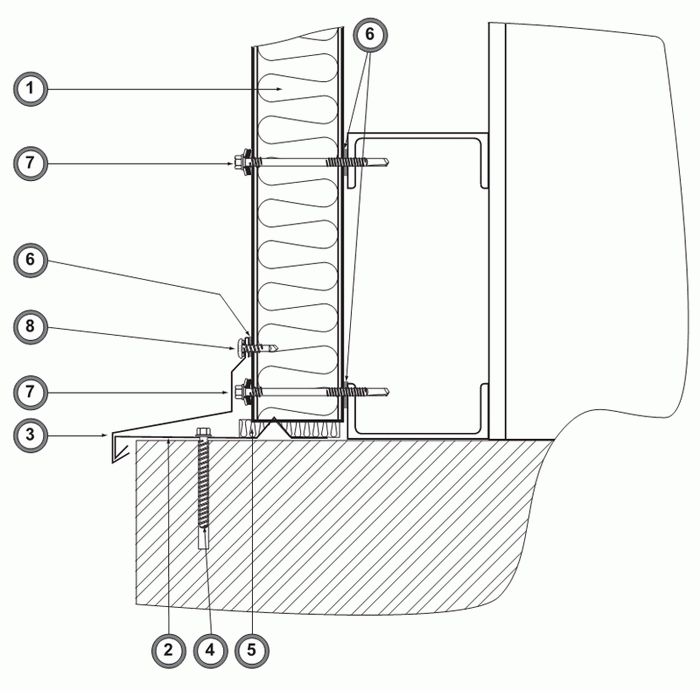

Цоколь (Ф3)

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

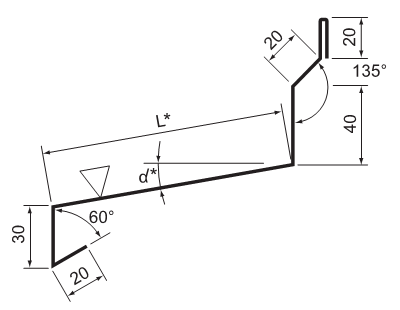

Фасонный элемент НЦ-1*, оцинкованная сталь, РЕ

Длина - 2100 мм
Треугольником отмечена окрашенная поверхность

ВНИМАНИЕ!

Размеры сечения фасонных элементов, отмеченных звёздочкой (*) определяются индивидуально, согласно проекта.

Фасонный элемент НЦ-2*, оцинкованная сталь, РЕ

Длина - 2100 мм
Треугольником отмечена окрашенная поверхность

ВНИМАНИЕ!

Размеры сечения фасонных элементов, отмеченных звёздочкой (*) определяются индивидуально, согласно проекта.
