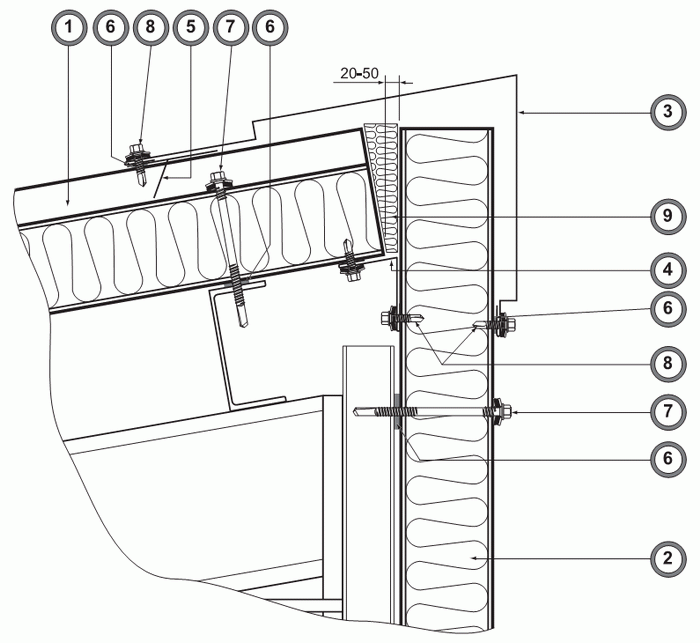

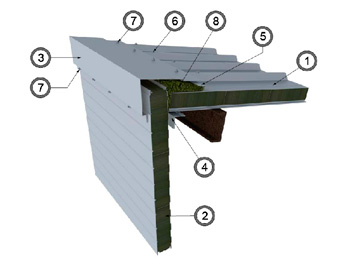

Конек односкатной крыши (К5)

№ поз.Наименование элементаМаркировка элемента

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

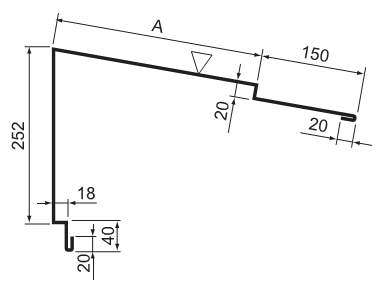

Фасонный элемент НК-1б-*, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - В мм
Треугольником отмечена окрашенная поверхность

Фасонный элемент НСв-2, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 180 мм
Треугольником отмечена окрашенная поверхность
d - угол уклона кровли

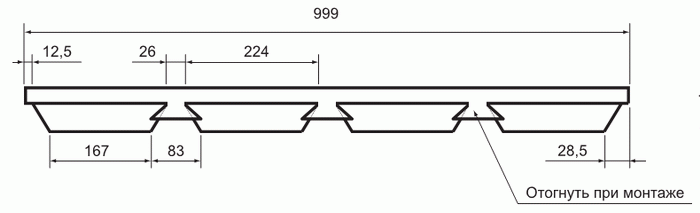

Фасонный элемент НГ-2, оцинкованная сталь, РЕ
